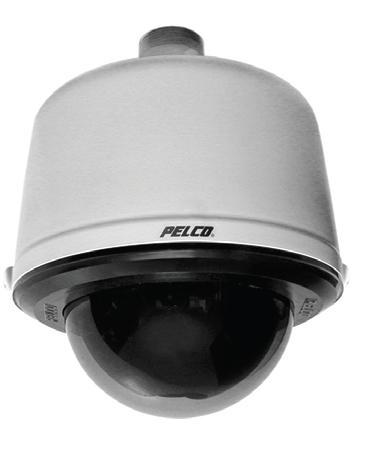

SD4C22-PG-E1-X,SD4C22-F0-X,SD4C22-PG-0-X派爾高球機，PELCO球機
產品特性
? 四種自動聚焦、高分辨率一體化攝像機/ 光學套裝組件；多種底盒型號
? 晝/ 夜型自動轉換，540 TVL，128X 寬動態范圍，移動檢測及電子圖像穩定(SD435 系列)
? 晝/ 夜自動轉換，480 TVL，80X 寬動態范圍以及移動檢測(SD4CBW 系列)
? 窗口屏蔽
? 攝像機標題覆蓋， 20個用戶定義字符
? 水平及區域屏蔽
? 屏幕顯示水平方位和垂直角度
? 密碼保護
? 調用預置位時保持現有畫面
? 內置防浪涌和防有限雷擊的保護設備
? 一體化無源UTP電路
? 內部時鐘
Spectra® IV SE 在設計上充分考慮了安裝和維護的方便性。 每個球型系統包括3 個部件：底盒BB4-SMB 表面安裝，黑色;BB4-SMW 表面安裝，白色;BB4-F 吸頂安裝，黑色;BB4-F-E 室外吸頂，黑色;BB4-PB 標準懸掛型，黑色;BB4-PG 標準懸掛型，灰色;BB4-PG-E 室外懸掛型，灰色，球形驅動器(DD53CBW35-X,DD4CBW24-X,DD4C22-X)和下球罩（LD53SMB-0 茶色，表面安裝，黑色；LD53SMB-1 透明，表面安裝，黑色；LD53SMW-0 茶色，表面安裝，白色；LD53SMW-1 透明，表面安裝，白色；LD5F-0 茶色，吸頂安裝；LD5F-1 透明，吸頂安裝；LD53PB-0 茶色，懸掛安裝，黑色；LD53PB-1 透明，懸掛安裝，黑色；LD53PB-3） 這3 種系統部件同其它Spectra IV SE 球型系統間具有互換性，方便產品的改進更新，簡化了使用中的調試工作。此外，球型驅動器和下球罩是可拆除和可更換的，減少了維護時間。
底盒
Spectra IV SE 底盒選擇方案包括如下類型：室外吸頂型 型號：SD435-F1-E-X、SD435-F0-E-X( 適用于戶外建筑拱圈內面)、 室內吸頂型:SD435-F1-X、SD435-F0-X,室內表面安型:SD435-SWM-1-X、SD435-SWM-0-X，標準和室外懸掛型:SD435-PG-E1-X、SD435-PG-E0-X、SD435-PG-1-X、SD435-PG-0-X，重型、加壓型和不銹鋼型。每個底盒型號都有內置的內存，用于存儲攝像機和現場球機參數，包括標識，預置位，巡檢模式和區域。 一個 無源 UTP 電路位于底盒中，方便通過雙絞線傳輸視頻。 為了提高靈活性，在底盒內還可安裝 Pelco 光纖模塊，通過單?；蚨嗄９饫w傳輸視頻。
球驅動器
Spectra IV SE 球型驅動器的獨特 一體化式光學套件 集成了眾多的先進特性，使系統即使是在惡劣的環境下也可以生成高質量的視頻。 Spectra IV SE 球型驅動器中的所有攝像機都采用了 低照度（LowLight?) 技術，使攝像機可以對光線極弱的地方進行補償。
35X晝/夜型攝像機具有先進的 128X 寬動態范圍使系統能夠?qū)庹諏?duì)比強烈的場景進行補償。 電子圖像穩定 可數字式減少由于外部因素 ( 如：風和交通) 所導致攝像機振動造成的圖像模糊情況。
下球罩高速球型系統中一個重要但經常被忽視的部分是球罩與攝像機鏡頭間的關系。 在對Spectra IV SE 下球罩進行設計時進行了專門考慮，確保優化鏡頭和球罩間的光學關系，使用長焦時也可獲得水晶般的清晰視頻。
球型系統
Spectra IV SE 球型系統采用了許多新型增強軟件，可提高系統性能，方便編程和操作。內部時鐘 可安排預置位和模式。窗口屏蔽使用戶可以自定義 8 個四邊形保密區域。 密碼保護可防止非授權用戶更改系統的設置?？删幊唐聊凰椒轿缓蛢A斜角度顯示，在需要時提供定位信息。屏幕編程可采用英語、西班牙語、葡萄牙語、意大利語、法語、德語、俄語、波蘭語、土耳其語和捷克語等多種語言直觀顯示。
Spectra IV SE 云臺變速范圍：從400度每秒的平滑快速水平轉動到0.1 度每秒穩定的極慢方式。 該系統能夠水平連續旋轉 360 度，且具有 “自動翻轉”功能，使球能夠旋轉 180 度，并自己重新定位，以便不間斷地觀察任何通過球正下方的物體?？蛇x的診斷/ 安裝工具(IPS-RMK 和IPS- 線纜)，可以讓安裝人員安裝現場觀看視頻，控制PTZ，進行系統設置和軟件升級。
系統部件及附件包括推薦使用的支架
表面安裝球
PASMB 表面安裝球的懸掛適配器，黑色
SD53SM-P 2' x 2' 天花板下掛安裝面板，適用于BB4-SMW 和 BB4T-SMW 系列底盒。 代替 2'x 2'吸頂板。 鋁制結構。
吸頂型球SD5-P 2' x 2' 吸頂下掛安裝面板，鋁制結構。代替 2'x 2' 吸頂板。
SCA1 BB4-F 的支撐架：用于天花板安裝場合。
懸掛型球 BB5-PCA-BK** 懸掛型導管適配器，黑色BB5-PCA-GY** 懸掛型導管適配器，灰色
IWM-GY,SWM-GY.IWM24-GY墻壁安裝，有或無集成的24 VAC，
MRCA 吸頂安裝支架，黑色法蘭盤。
MRWA 墻裝支架，黑色
PP4348 支撐桿頂安裝
PP350/PP351 護墻/ 屋頂安裝支架
SWM-GY緊湊型墻裝支架，黑色或灰色涂層。
球型驅動器(DD4CBW35-X,DD4CBW23-X,DD4C22-X)
256 個預置位
±0.1° 預置位精度
電子圖像穩定
多語言菜單 (英語、西班牙語、葡萄牙語、意大利語、法語、德語、俄語、波蘭語、土耳其語和捷克語)
用于軟件更新和設置的 RJ-45 數據端口
屏幕顯示水平方位、垂直角度和變焦倍率
400°/秒水平預置位速度和200°/秒垂直預置位速度
密封的固定球罩旋轉襯墊
窗口屏蔽——多達8個用戶自定義的四邊區域
八個區 (可設定尺寸) ，每個區能夠用多達20個字符來標識或設為視頻屏蔽輸出
七個報警輸入
一路輔助繼電器輸出 (C 型) ，一路集電極開路輸出(可分別編程實現報警操作) 。
可編程字符位置和屏幕顯示
報警反應——報警可被分別設定為三個級別，觸發一個預存巡檢模式，或當受到激發時調用相關的預置
報警后的恢復，在確認報警后允許機球恢復到原先的預設定狀態，或恢復到報警前的位置
多種停留和上電方式
巡檢模式——多達8個用戶自定義的巡檢模式包括水平、垂直、變焦和預置位功能
成比例的水平垂直調節——與變焦深度成比例地連續降低水平和垂直運動速度
可變的掃描速度——掃描速度1-40°/ 秒可編程設置
水平移動速度0.1-150°/秒
可編程限位的自動/隨機/ 幀掃描模式
自動檢測協議(Coaxitron, RS-422 P 和 D)；用可選譯碼卡可接收其他廠家的控制協議
數字式定位，變焦控制，以及通過D協議接收反饋信息
內置菜單系統可實現編程功能的設置
“自動翻轉”功能允許球機垂直運動到底部時旋轉180°
可編程的變焦速度.
